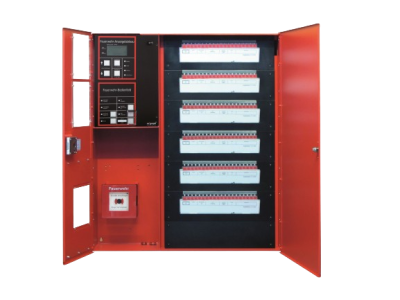

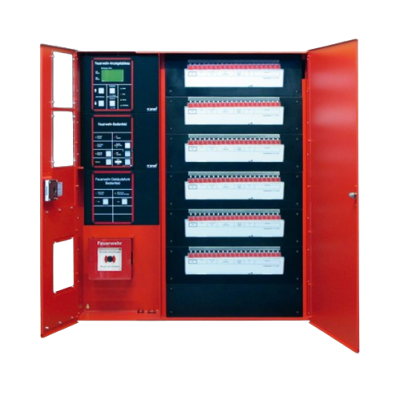

Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich
▶
Gehäuse aus Stahlblech, pulverbeschichtet in feuerrot (RAL 3000), optional in beliebigen RAL-Farben lieferbar
▶
APLIMO-System:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662
Textanzeige (4x20 Zeichen) oder Grafikanzeige (6x20 Zeichen) zur vollständigen Darstellung des Zusatztextes je Meldung und Anzeige eines Firmenlogos im Ruhezustand
Feuerwehr-Bedienfeld (FBF) nach DIN 14661
Redundanzbetrieb durch Zentralenmodul (ZM) möglich
Zusätzlicher Einbauplatz für ein weiteres Bediengerät z. B. Feuerwehr-Gebäudefunkbedienfeld
▶
plug&play: FAT/FBF werden ab Werk auftragsbezogen programmiert und sind sofort einsatzbereit
▶
Vorbereitung für Druckknopfmelder und ein weiteres Feuerwehr-Peripheriegerät z. B. FGB
▶
Vorbereitung für LED-Module zur Einzelidentifizierung der Feuerwehr-Laufkarten
▶
Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder
▶
Lieferung inkl. Montagematerial
Artikelnummer
FAT
FBF
ZM
(Redundanz)
Abmessung in mm
(BxHxT)
Artikelnummer
FAT
FBF
ZM
(Redundanz)
Abmessung in mm
(BxHxT)
FIZ-A4-LED-2EP
-
-
-
700 x 820 x 160
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
24,4 kg
Schutzart:
IP 40
FIZ-A4-LED-2EP/G
Grafikanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,3 kg
Schutzart (FIZ-A4-LED-2EP):
IP 40
FIZ-A4-LED-2EP/G/R
Grafikanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,6 kg
Schutzart (FIZ-A4-LED-2EP):
IP 40
FIZ-A4-LED-2EP/T
Textanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,3 kg
Schutzart (FIZ-A4-LED-2EP):
IP 40
FIZ-A4-LED-2EP/T/R
Textanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,6 kg
Schutzart (FIZ-A4-LED-2EP):
IP 40
FIZ-A4-LED-S-2EP
-
-
-
700 x 820 x 160
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.

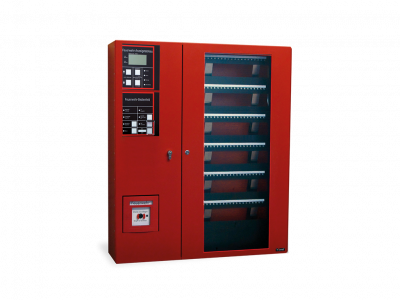

Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
22,8 kg
Schutzart:
IP 40
FIZ-A4-LED-S-2EP/G
Grafikanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-S-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
25,7 kg
Schutzart (FIZ-A4-LED-S-2EP):
IP 40
FIZ-A4-LED-S-2EP/G/R
Grafikanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-S-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
25,9 kg
Schutzart (FIZ-A4-LED-S-2EP):
IP 40
FIZ-A4-LED-S-2EP/T
Textanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-S-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
25,7 kg
Schutzart (FIZ-A4-LED-S-2EP):
IP 40
FIZ-A4-LED-S-2EP/T/R
Textanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-S-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
25,9 kg
Schutzart (FIZ-A4-LED-S-2EP):
IP 40
FIZ-A4-LED-BMT-2EP
-
-
-
700 x 820 x 160
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.

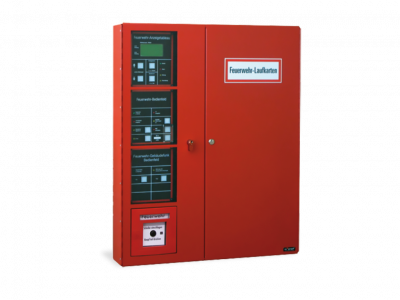

Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
24,6 kg
Schutzart:
IP 40
FIZ-A4-LED-BMT-2EP/G
Grafikanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-BMT-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,5 kg
Schutzart (FIZ-A4-LED-BMT-2EP):
IP 40
FIZ-A4-LED-BMT-2EP/G/R
Grafikanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-BMT-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,7 kg
Schutzart (FIZ-A4-LED-BMT-2EP):
IP 40
FIZ-A4-LED-BMT-2EP/T
Textanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-BMT-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,5 kg
Schutzart (FIZ-A4-LED-BMT-2EP):
IP 40
FIZ-A4-LED-BMT-2EP/T/R
Textanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-BMT-2EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,7 kg
Schutzart (FIZ-A4-LED-BMT-2EP):
IP 40
FIZ-A4-LED-3EP
-
-
-
700 x 820 x 160
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
23,7 kg
Schutzart:
IP 40
FIZ-A4-LED-3EP/G
Grafikanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
26,6 kg
Schutzart (FIZ-A4-LED-3EP):
IP 40
FIZ-A4-LED-3EP/G/R
Grafikanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
26,9 kg
Schutzart (FIZ-A4-LED-3EP):
IP 40
FIZ-A4-LED-3EP/T
Textanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
26,6 kg
Schutzart (FIZ-A4-LED-3EP):
IP 40
FIZ-A4-LED-3EP/T/R
Textanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
26,9 kg
Schutzart (FIZ-A4-LED-3EP):
IP 40
FIZ-A4-LED-S-3EP
-
-
-
700 x 820 x 160
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
22,0 kg
Schutzart:
IP 40
FIZ-A4-LED-S-3EP/G
Grafikanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-S-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
25,0 kg
Schutzart (FIZ-A4-LED-S-3EP):
IP 40
FIZ-A4-LED-S-3EP/G/R
Grafikanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-S-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
25,2 kg
Schutzart (FIZ-A4-LED-S-3EP):
IP 40
FIZ-A4-LED-S-3EP/T
Textanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-S-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
24,9 kg
Schutzart (FIZ-A4-LED-S-3EP):
IP 40
FIZ-A4-LED-S-3EP/T/R
Textanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-S-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Tür des Laufkartendepots mit Sichtscheibe aus Acrylglas.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
25,2 kg
Schutzart (FIZ-A4-LED-S-3EP):
IP 40
FIZ-A4-LED-BMT-3EP
-
-
-
700 x 820 x 160
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
23,9 kg
Schutzart:
IP 40
FIZ-A4-LED-BMT-3EP/G
Grafikanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-BMT-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
26,8 kg
Schutzart (FIZ-A4-LED-BMT-3EP):
IP 40
FIZ-A4-LED-BMT-3EP/G/R
Grafikanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-BMT-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-G_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Grafikdisplay (6x20 Zeichen). Vollständige Darstellung des Zusatztextes durch 3. Zeile je Meldung. Werkseitige Einbindung eines Firmen-Logos möglich.
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
27,0 kg
Schutzart (FIZ-A4-LED-BMT-3EP):
IP 40
FIZ-A4-LED-BMT-3EP/T
Textanzeige
-
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-BMT-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO- oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
VdS-Anerkennungs-Nr.: G 210 119
FLK-Depot
Module
6
Format: A4 (24er Teilung)
maximale Anzahl (gesamt): 144
Format: A4 (20er Teilung)
maximale Anzahl (gesamt): 120
Technische Daten
Abmessungen (BxHxT):
700 x 820 x 160 mm
Gewicht:
26,8 kg
Schutzart (FIZ-A4-LED-BMT-3EP):
IP 40
FIZ-A4-LED-BMT-3EP/T/R
Textanzeige
700 x 820 x 160
bestehend aus:
FIZ-A4-LED-BMT-3EP
Feuerwehr-Informationszentrale (FIZ)
Abgesetzte Feuerwehr-Anlaufstelle zur Montage auf Putz im Innenbereich mit integriertem Laufkartendepot. Gehäuse aus Stahlblech, pulverbeschichtet feuerrot (RAL 3000), optional in jeder anderen RAL-Farbe lieferbar. 2-Flügel-Türsystem verschließbar durch ein Kastenschloss zur Aufnahme eines Feuerwehr-Profilhalbzylinders. Laufkartendepot zusätzlich verschließbar durch ein CL1-Schloss mit Zwangsöffnung durch das Kastenschloss. Inkl. Halterung für Dünnglasscheiben und "Außer Betrieb"-Schilder. Kabeleinführungen von oben, unten, rechts und Rückwand.
Gehäuse vorbereitet zur Aufnahme von:
Feuerwehr-Anzeigetableau (FAT) nach DIN 14662, Feuerwehr-Bedienfeld (FBF) nach DIN 14661, Feuerwehr-Gebäudefunkbedienfeld (FGB) nach DIN 14663 und Druckknopfmelder nach DIN EN 54-11.
Bei Verwendung von Kundenplatinen kann sich die max. Anzahl der Module reduzieren.
Tür des Laufkartendepots vorbereitet zur Aufnahme eines Brandmeldetableaus (Tableauplatte BxH: 295 x 785 mm, Sichtfläche BxH: 275 x 765 mm) mit rückseitiger Abdeckung.
ZM
Zentralenmodul (ZM)
Das Zentralenmodul (ZM) dient zur Integration einer Brandmelderzentrale (BMZ) in den APLIMO-Ring. Pro APLIMO-Ring ist eine BMZ möglich. Die Datenschnittstelle der BMZ wird hierzu auf das ZM aufgeschaltet. Über diese Schnittstelle werden Zustandsmeldungen der BMZ sowie Steuerbefehle vom FBF übertragen. Für Brandmelderzentralen die noch über eine analoge FBF-Schnittstelle verfügen, wird das ZM werksseitig mit einer FBF-Anschaltbaugruppe ausgestattet. Das ZM befindet sich auf einem Montagewinkel und kann somit unmittelbar in der BMZ untergebracht werden.
VdS-Anerkennungs-Nr.: G 210 119
FAT-T_FBF
FAT/FBF-Kombination
Kombination aus Feuerwehr-Anzeigetableau (FAT) nach DIN 14662 und Feuerwehr-Bedienfeld (FBF) nach DIN 14661 zum Einbau in ein Gehäuse. Die FAT/FBF-Kombination in Ausführung mit schwenkbarer Folientastatur wird in den redundanten APLIMO-oder VAREXplus-Ring integriert (wahlweise auch Direktanschaltung an BMZ sowie weitere Ringteilnehmer optional möglich). Durch die automatische Übernahme von Meldergruppe, Meldernummer und Zusatztext direkt aus der BMZ, entfällt die Programmierung des FAT (plug&play). Die Meldungsanzeige erfolgt auf einem LCD-Textdisplay (4x20 Zeichen).
Vorbereitet für:
- APLIS/APLISmobile
- LED-Ansteuerung (RE-NET)
- Kaskadierung weiterer FAT/PAT
- ESPA-Anbindung
- GSM-Modem
sowie weitere APLIMO-Applikationen.
Mit dem im Lieferumfang enthaltenen Software-Tool VA-View kann über die USB-Schnittstelle eine Fehlerdiagnose durchgeführt werden.
Brandschutzgrafiken
